Nguyên lý hoạt động của công tắc dòng chảy

Công tắc dòng chảy là gì?

Công tắc dòng chảy (trong tiếng anh thường được gọi flow switch) hay là công tắc lưu lượng, công tắc báo dòng chảy. Đây là một loại thiết bị công nghiệp để xác định lượng chất lỏng ở đường ống còn hay không. Thiết bị này được gọi là công tắc bởi ngõ ra của nó chỉ có hai trạng thái là ON và OFF sẽ tương ứng với lượng chất lỏng còn hay hết ở bên trong đường ống. Đây là loại công tắc rất đặc biệt, báo dòng chảy cho bất cứ loại chất lỏng nào, ở bất cứ môi trường nào như là áp suất, nước, dầu, muối,…

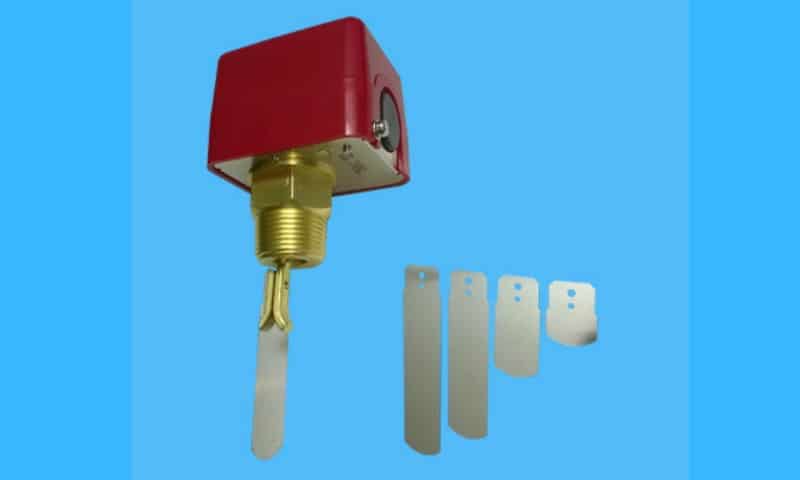

Công tắc dòng chảy

Thông số kỹ thuật công tắc dòng chảy:

Áp suất được phép hoạt động	10Kgf/cm2 (1MPa)
Chu kỳ đóng mở	500.000 lần
Nhiệt độ ở môi trường chất lỏng	Tối đa lên đến 100 độ C
Vật liệu que báo	Niken
Vật liệu vỏ bên ngoài	ABS – Điện áp: AC 250
Dòng điện định mức AC	22A (cho đèn), 2.5A (cho tải trở), 2.5A (cho motor)
Dòng điện định mức DC	230 VDC – 0.15A (chỉ dùng cho tải trở)



Cấu tạo và nguyên lý hoạt động của công tắc dòng chảy

1. Cấu tạo

• Cấu tạo của một công tắc dòng chảy gồm:
• Đường nước vào từ trên ống
• Đường nước ra khỏi từ ống
• Tấm cảm biến áp lực của nước thông qua lưu lượng nước
• Ty đã gắn chặt vào tấm cảm biến áp lực
• Một màng cao su đàn hồi chịu được áp lực nước và làm cho nước không qua lại được giữa hai khoang
• Vít điều chỉnh, cài đặt áp lực nước
• Một lò xo gắn giữa ty 4 và vít 6
• Gối đỡ cố định luôn giữ ty theo phương thẳng đứng
• Thành ống của công tắc lưu lượng nước nối với ống dẫn nước.
• Thang cài đặt áp lực của nước trước khi làm việc
• Một vỏ bảo vệ công tắc lưu lượng làm từ sứ
• Nút phục hồi trạng thái ban đầu của công tắc dòng chảy.
• Một lò xo phục hồi.
• Tiếp điểm thường đóng.
• Tiếp điểm thường mở.

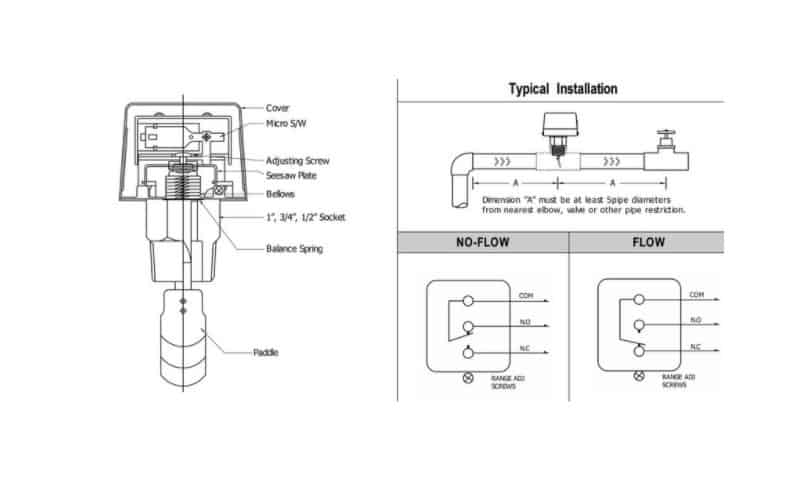

Cấu tạo của công tắc dòng chảy

2. Nguyên lý

Nguyên lý cơ bản của công tắc dòng chảy đó là khi chất lỏng chảy trong đường ống nó sẽ sinh ra một áp lực, lúc này bộ phận cảm ứng sẽ ghi nhận áp lực màu. Khi mà áp lực đã đạt đến giá trị nhất định nào đó sẽ điều khiển tiếp điểm đóng hoặc mở máy bơm.

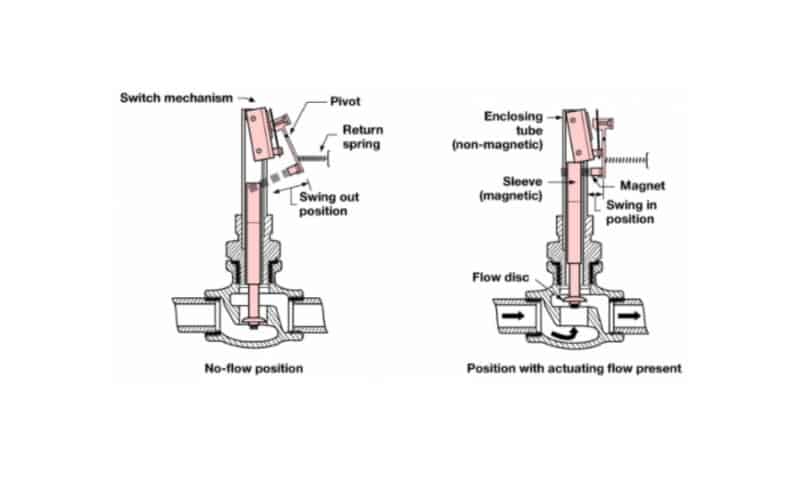

Nguyên lý hoạt động của công tắc dòng chảy

Cơ chế hoạt động, công dụng của một công tắc dòng chảy

1. Cơ chế hoạt động

Công tắc bao gồm một lưỡi cắt được tích hợp với cần điều khiển được kết nối phía trên cùng, cùng với một chiếc lò xò có thể thay đổi, điều chỉnh được. Lắp ráp nó bằng cách xoay một chốt định vị cùng tác động của lưu lượng. Ở phần còn lại, lò xo sẽ có nhiệm vụ giữ công tắc microswitch mở.



Khi tốc độ trung bình của dòng chảy càng ngày càng tăng ở đường ống và sẽ bằng hoặc lớn hơn so với tốc độ của dòng chảy đi, lúc này lực đẩy trên lưỡi sẽ được thực hiện bởi dòng chảy đã vượt qua lực đối lập của chiếc lò xo. Khi đó nó làm cho công tắc microswitch đóng.



Khi tốc độ dòng chảy giảm, nếu đạt được tốc độ dòng chảy thì dòng chảy trên lưỡi dao còn không đủ vượt qua lực mà các lò xo điều chỉnh. Lúc này, lưỡi quay lại vị trí chờ, công tắc microswitch thì mở ra.

Các giá trị mở (giảm dòng chảy) và đóng (tăng dòng chảy) công tắc microswitch có thể sửa bởi phương tiện vít điều chỉnh.

2. Công dụng

Như tên gọi của mình, công tắc dòng chảy được dùng với mục đích để kiểm tra bên trong đường ống còn dòng chảy không. Bên cạnh đấy, công tắc còn có công dụng để đóng mở một công tắc điện, bảo vệ hệ thống điện của bình nước nóng. Khi nước có áp lực yếu sẽ lập tức tự ngắt nguồn điện, đảm bảo an toàn, tránh được sự cố đáng tiếc về điện.

Cách lắp đặt công tắc dòng chảy

Công tắc dòng chảy sẽ có một bộ lưỡi cắt được sử dụng cho các ống có đường kính khác biệt nhau, đặc biệt là có kích thước phù hợp để lắp đặt dễ dàng hơn và hơn giảm thiểu tối đa mất mát áp suất.

Với trường hợp đường kính lớn hơn hay lớn hơn 3″ (DN80\), lúc này cần thêm các lưỡi được lắp ráp trước đó để có thể tăng độ dài lưỡi cắt, chỉ cần cắt nó tương ứng với kích thước đường kính mà bạn muốn.

Công tắc dòng chảy nên lắp trên ống của thanh điều khiển thẳng đứng, cùng hướng dòng chảy chỉ ra bởi mũi tên ở trên nắp và ở trên thân ngoài của công tắc.

Muốn cho lưỡi cắt hoạt động được tốt, người dùng phải cài đặt công tắc lưu lượng bằng cách tuân thủ các khoảng cách ở trên bản vẽ và sử dụng một ống thép măng sông đã được hàn cho cả đoạn ống.

Lưu ý sử dụng công tắc lưu lượng

– Khi tiến hành bảo dưỡng công tắc nên rút nguồn điện, đóng bơm cũng như van.

– Bảo dưỡng công tắc phải đúng theo quy trình

– Không được tháo nắp công tắc khi mà đang bật điện, điều này có thể gây ra việc sốc điện.

– Sử dụng chất lỏng đảm bảo không ăn mòn vật liệu tiếp xúc với nó.

– Kết nối chuyển đổi cùng với mặt đất, tuyệt đối không nên kết nối dây nối đất với ống khí.
